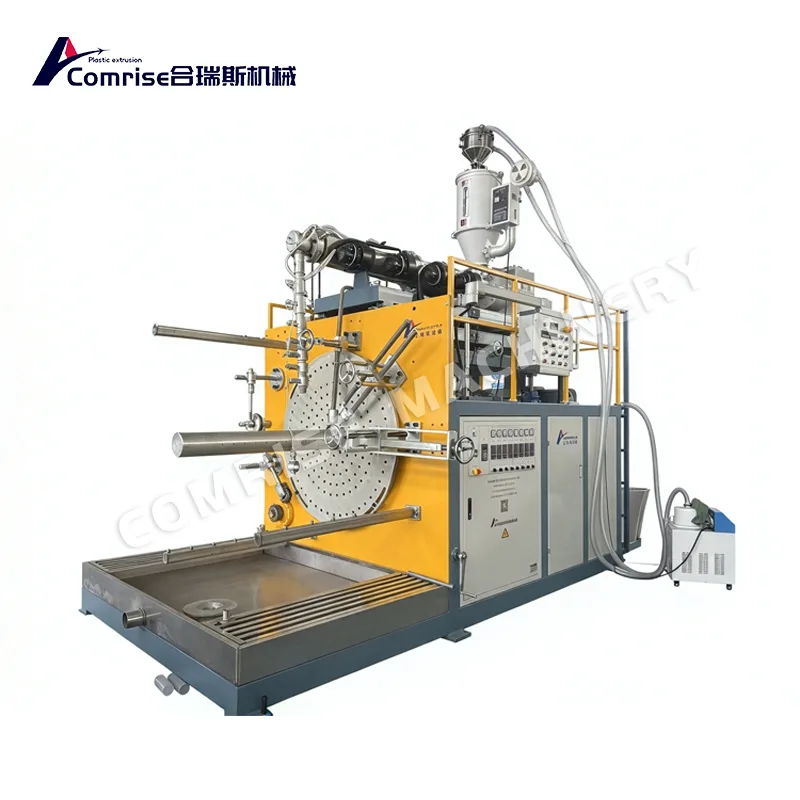

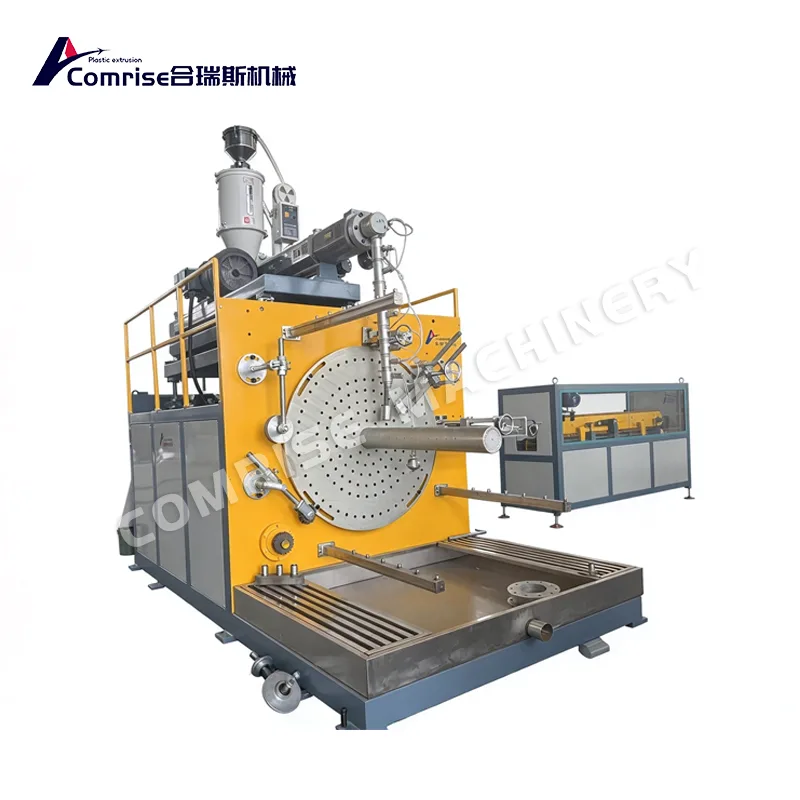

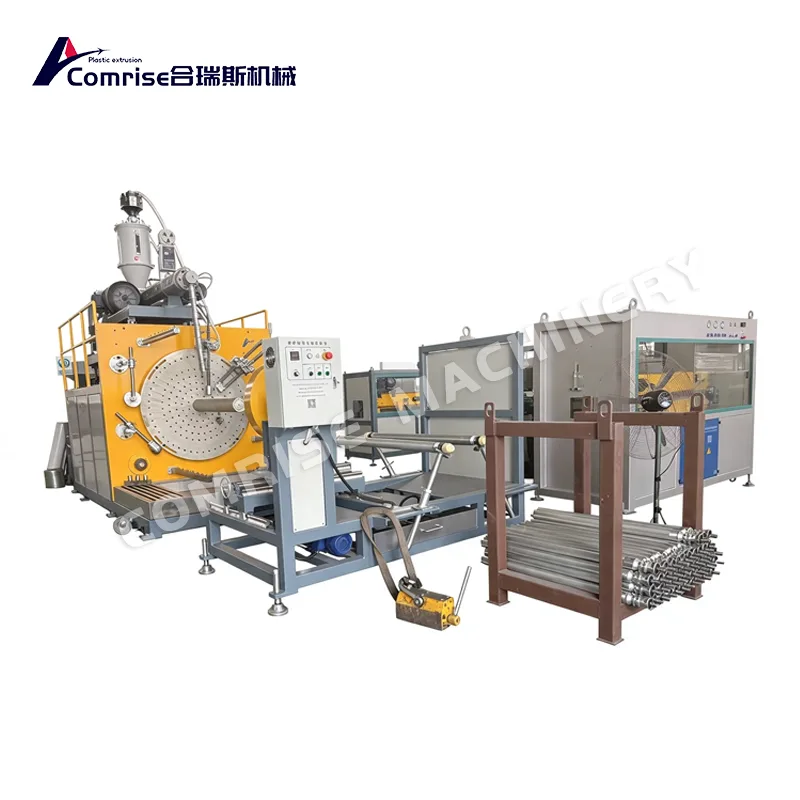

Machine de tuyau d'enroulement de mur creux de PE

La machine à tuyaux d'enroulement à paroi creuse Comrise PE est un système de production de tuyaux à paroi structurée de grand diamètre conçu pour les matériaux HDPE, PP et PE recyclés. Le plus gros avantage ? En changeant le moule d'enroulement/la matrice de profil, la même machine peut produire à la fois des tuyaux d'enroulement à paroi creuse et des tuyaux structurés profilés, aidant ainsi les clients à pénétrer plusieurs marchés sans acheter deux lignes de production.

Spécifications clés (tableau compact)

Avantages clés

● Production à double usage : produit des tuyaux enroulés à paroi creuse et d'autres tuyaux à paroi structurée compatibles en modifiant l'outillage requis.

● Capacité de grand diamètre : prend en charge des diamètres de tuyaux de 200 mm à 3 000 mm sur les modèles de machines répertoriés.

● Système d'enroulement intégré : coordonne l'extrusion de profilés, l'extrusion d'adhésif et l'enroulement en spirale pour le formage continu de tuyaux.

● Configuration de ligne flexible : différentes extrudeuses, moules d'enroulement et équipements en aval peuvent être sélectionnés en fonction des spécifications des tuyaux et des exigences de sortie.

ComposéPerformances

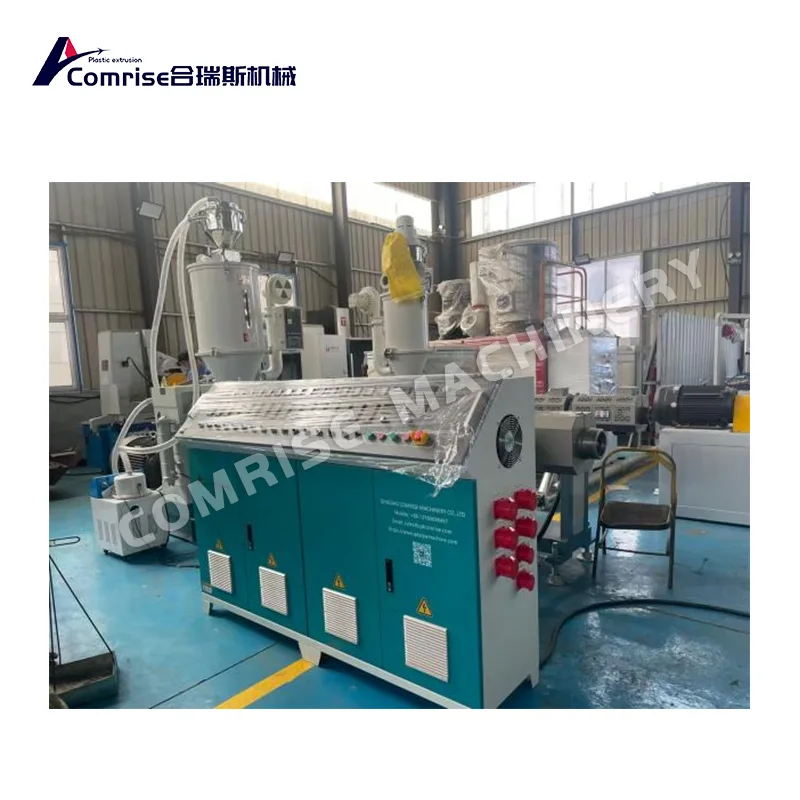

1. Extrudeuse monovis haute efficacité (extrudeuse de profil)

Le baril d'alimentation rainuré et le refroidissement par eau forcé réduisent la consommation électrique du moteur principal.

Vis et corps en 38CrMoAlA, nitrurés, résistants à l'usure et à la corrosion

Alimentation en matière fondue stable pour une extrusion continue à profil carré

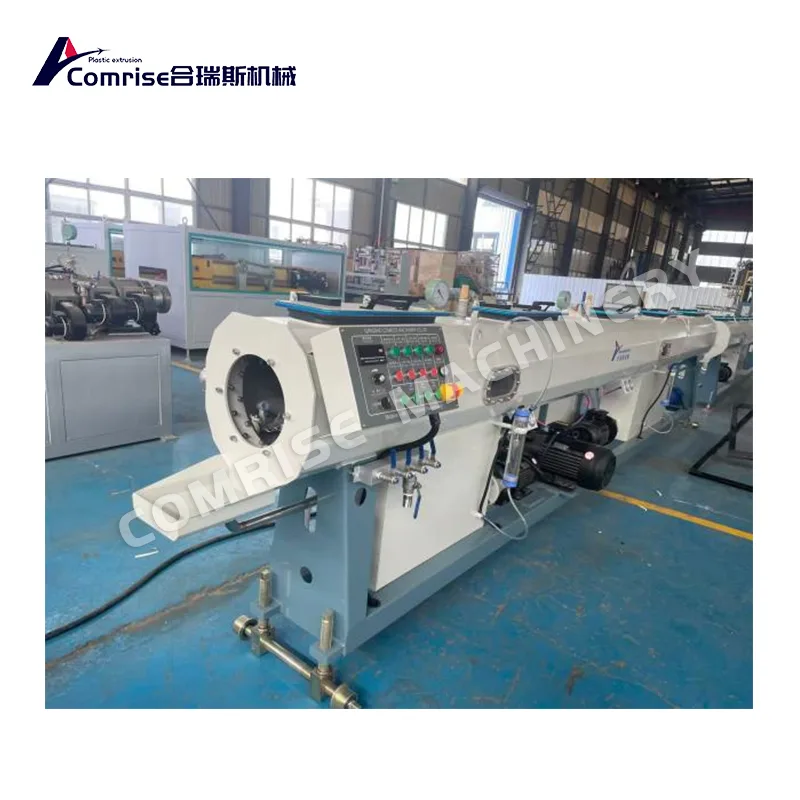

2. Moule d'étalonnage de tête de filière de profil

Canal d'écoulement en spirale/collecteur avec polissage miroir pour une répartition uniforme de la matière fondue

Le manchon d'étalonnage sous vide fixe les dimensions du profil avant l'enroulement

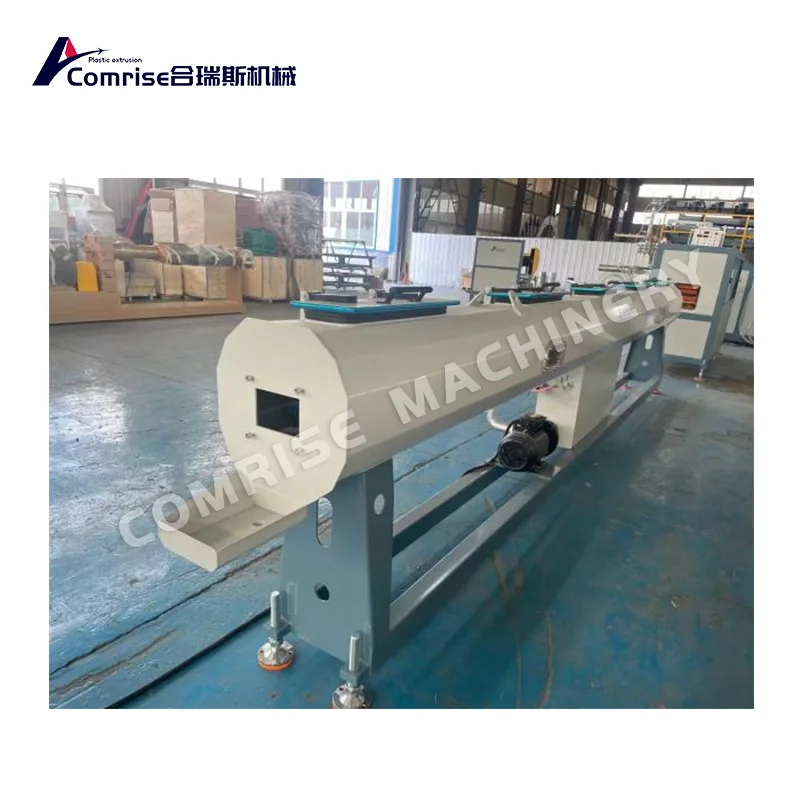

3. Système d'étalonnage sous vide et de refroidissement par pulvérisation

La machine à enrouler les tuyaux à paroi creuse en PE utilise un réservoir à vide SUS304 avec contrôle du vide multizone

Le refroidissement progressif par pulvérisation réduit les contraintes internes et l'ovalité des tuyaux.

Réglage sur 3 axes pour un alignement parfait avec la ligne centrale de la matrice

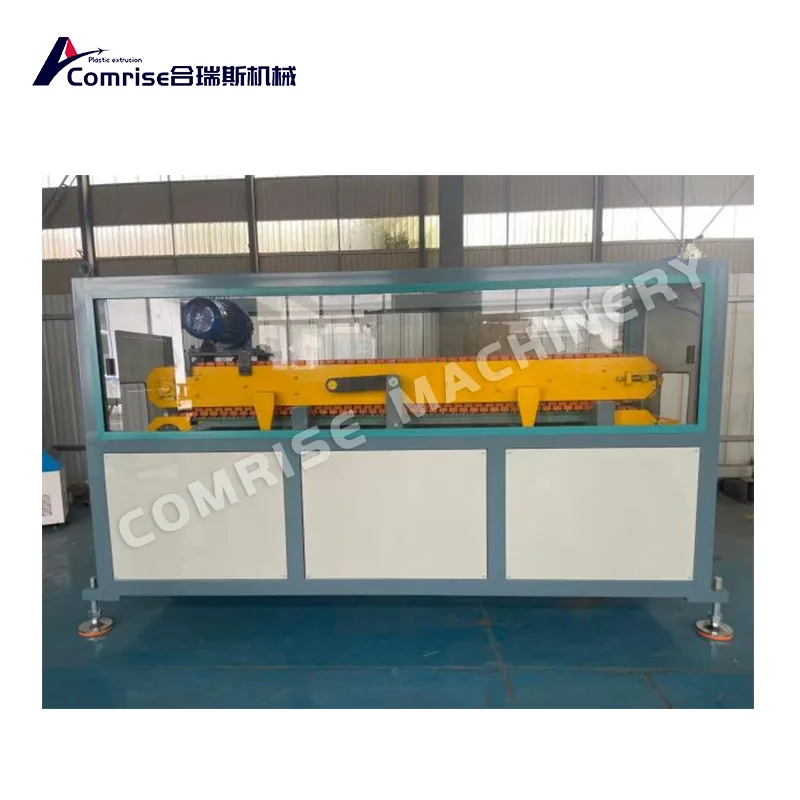

4. Unité de transport

Système à chenilles ou à rouleaux robuste pour les grands profilés

Fréquence/servo contrôlée pour correspondre à la vitesse d'extrusion et d'enroulement

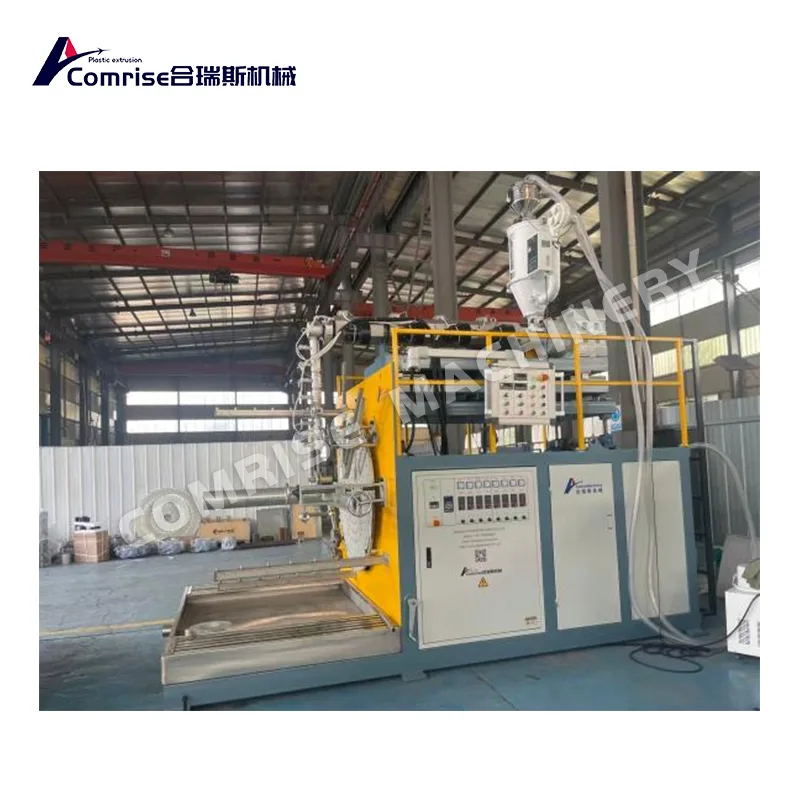

5. Machine de formage d'enroulements en spirale

L'entraînement servo/multi-axes contrôle l'angle d'enroulement et le rapport de chevauchement

Mandrin/axe réglable : une machine couvre plusieurs diamètres

Changement de moule égal au changement de produit : tuyau à paroi creuse ↔ tuyau profilé

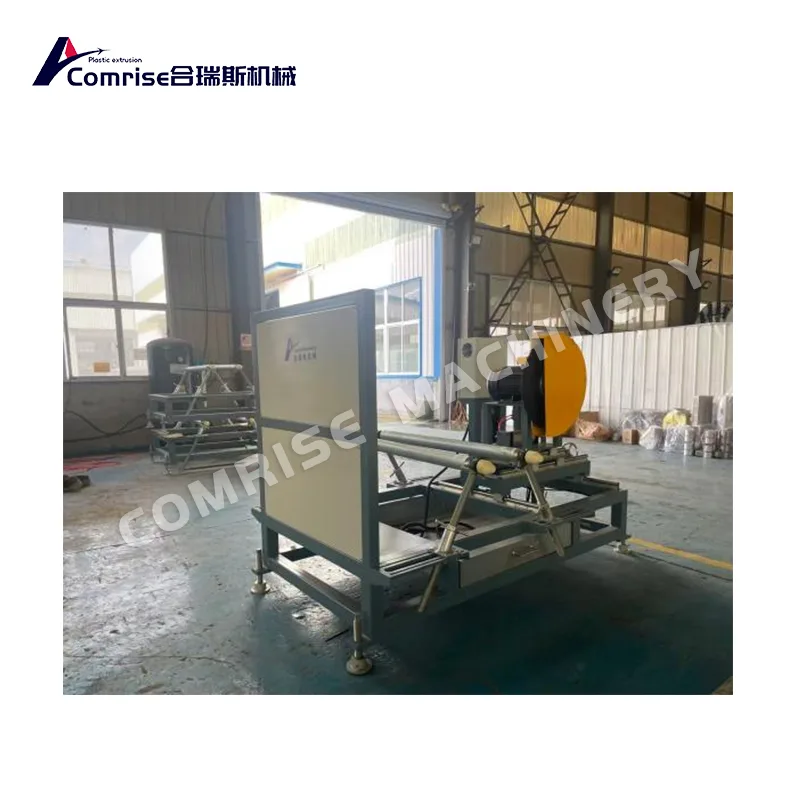

6. Machine de découpe automatique

Scie/coupe mobile synchronisée avec le mouvement du tube

Coupe propre et lisse applicable aux tuyaux DN200-DN4000

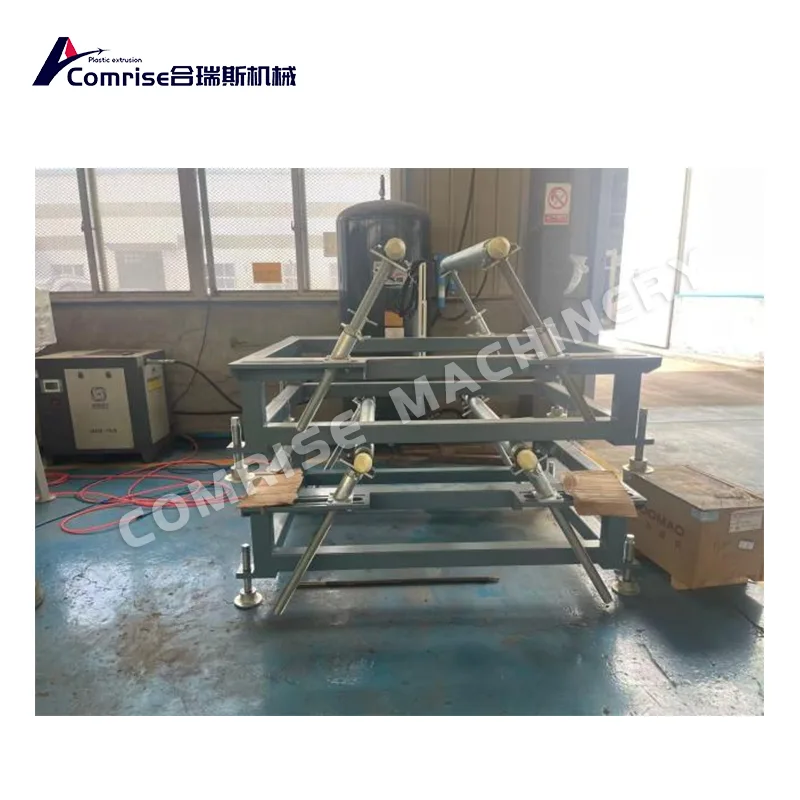

7. Empileur de tuyaux fini

Support à rouleaux et décharge pneumatique

Disposition adaptée aux chariots élévateurs/grues

Pourquoi choisir Comrise ?

Flexibilité à double usage : paroi creuse et tube profilé à partir d'une seule ligne

Coût des matériaux inférieur : un mur structuré utilise moins de résine qu'un tuyau à paroi solide

Fonctionnement stable 24h/24 et 7j/7 : système électrique de bande célèbre, PLC + IHM

Mise en service et formation des ingénieurs incluses

Emballage d'exportation par une équipe expérimentée : chargement sécurisé des conteneurs garanti
